Типи лінійок. Бігувальні лінійки

      Бігувальні лінійки використовуються для надання рельєфу виробу, що висікається, по лініях згину. Складні конструкції упаковки і малі допуски вимагають точної відповідності бігувальної лінійки матеріалу, що висікається, і висувають високі вимоги до якості самих біговальних лінійок.
      Нами використовуються лінійки виробництва фірми Bohler. Лінійки цього виробника добре зарекомендували себе по таких параметрах як висока гладкість і якісне закруглення біговальной поверхні і її плавний перехід в стінку лінійки; малі допуски (до 0,015 мм для лінійок завтовшки 0,71 мм) на висоту і товщину лінійки.

      Лінійки для бігування паперу, картону і гофрокартона

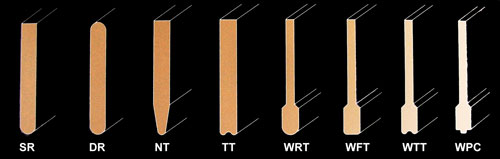

      Бігувальні лінійки розділяються по декількох параметрах: товщина тіла, товщина бігувальної голівки, висота лінійки, форма бігувальної голівки. Види бігувальних голівок приведені на малюнку.

біговка картону, гофрокартона

Single Round
Одностороннє закруглення
Double Round
Двостороннє закруглення
Narrow Top
Завужена голівка
Twin-Track
Здвоєна
Wide Top
Широка голівка (кругла/плоска)
Wide Top Specials
Широка голівка (здвоєна/центр.)
SR DR NT TT WRT / WFT WTT / WPC
пункти мм пункти мм пункти мм пункти мм пункти мм пункти мм
1.5 0.53 1.5 0.53 2 / 1 0.71/ 0.36 2 / 3 0.71 / 1.05
2 0.71 2 0.71 2 / 1.3 0.71/0.45 2 0.71 2 / 4 0.71 / 1.42
3 1.05 3 1.05 2 / 1.4 0.71/0.5 3 1.05 3 / 6 1.05 / 2.13 3/8 1.05/2.84
4 1.42 2 / 1.5 0.71/0.53 4 1.42 3 / 8 1.05 / 2.84 4/8 1.42/2.84
6 2.13 4 / 8 1.42 / 2.84
Стандарт Американський стиль Спеціальні профілі Laser Crease

      Висоти лінійок, що поставляються, лежать в діапазоні 20,3 - 24,4 мм. При необхідності можливе виготовлення лінійок заввишки менше 20,3 мм

      Лінійки для бігування пластику Plastic-Crease

биговка пластика
      Концерн Bohler серед асортименту продукції, що випускається, має спеціальні комбіновані лінійки (різ-біг) для бігування плоского листового пластика (ПЕТ, ПВХ і т.д.)
      Бігованіє пластика традиційними біговальнимі лінійками (SR, DR, NT і т.д.) має ряд особливостей і недоліків:
  • Зональне зменшення зусилля на згин за рахунок зменшення товщини матеріалу без використання біговальних каналів
  • Біговані ділянки можуть деформуватися, згинатися не по осі біговальної лінійки, що створює проблеми при автоматичному зклеюванні
  • Безумовно біговка з підігрівом дає відмінні результати, але вартість таких штанцформ і устаткування на порядок вища.
  • При згинанні бігованого пластику можуть з'являтися мікротріщини по лінії згину, які виглядають як білі лінії.
      При використанні спеціальних лінійок Plastic-Crease вирішується ряд проблем:
  • Вузька область із зменшеним зусиллям на згин запобігає появі мікротріщин і "біленню" пластика по лінії згину
  • Plastic-Crease створює менший зсув матеріалу (деформацію), що забезпечує збереження площини листа
