Розрахунок необхідного тиску на штанцформу

Інколи виникає необхідність розрахунку необхідного робочого тиску преса на штанцформу, щоб запобігти можливому його недостатку. Значення приведені нижче, можуть варіюватися залежно від структури, товщини, абразивності, грамматури і напряму волокна картону. Також існує залежність від ступеню зношеності лінійок у штанцформі.

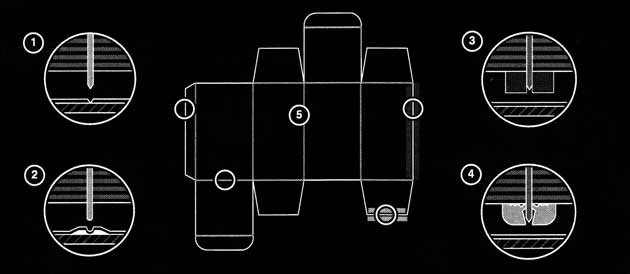

розрахунок тиску штанцформи
  1. Ріжучі лінійки
    Для точного результату розрахунку рекомендується провести тестове висікання на матеріалі, висікання якого передбачається. Якщо такий тест провести немає можливості, то при розрахунку тиску слід брати величину 350 Н/см.

  2. Бігувальні лінійки
    Необхідний тиск на біговальні лінійки складає приблизно 75% від тиску на ріжучих, тобто 250 Н/см.

  3. Пориста гума
    Тиск, необхідний для стискування двох смужок пористої гуми площею в перетині 7х7 мм по обох сторонах ріжучої лінійки складає приблизно 150 Н/см.

  4. Лита профільна гума
    Для стискування двох смужок литої профільної гуми з площею перетину 7х7 мм по обох сторонах ріжучої лінійки необхідно 250 Н/см.

  5. Конгревне тиснення
    Сила тиску для конгревного тиснення залежить від мотиву тиснення. Тиск 4000 Н/см2 забезпечить якісний конгрев для найскладніших мотивів.

Приклад розрахунку тиску

Наприклад, маємо штанцформу на якій 22,7 м ріжучих лінійок (7,3 м обклеєні литою гумою і 15,4 м пористою), 13,8 м біговальних лінійок.

Тип матеріалу Кількість, м Тиск на см, Н/см Розрахунковий тиск, кН
Ріжучі лінійки 22,7 350 794,5
Бігувальні лінійки 13,8 250 345
Пориста гума 15,4 150 231
Лита гума 7,3 250 182,5
Сумарний тиск 1553

Підсумковий розрахунковий тиск на штанцформу складає 1553 кН чи 158 т
